SiTE-STRUCTURE

厚み付け

LandXMLデータ等のメッシュサーフェスモデルに、鉛直方向の厚みをもたせてソリッドモデル化することができます。より見栄えの良い計画・現況データを表現することができます。

分割-モデル指定

サーフェス、またはソリッドモデルを分割面に指定して、モデルを分割することができます。

線編集

線データを編集する「切断」「伸縮」「端点移動」コマンドを搭載しました。取り込んだ2D図面の線データをSiTE-STRUCTURE上で修正することができます。

快測ARデータ出力

表示中の構造物モデルを快測AR用データとして出力できます。
快測ARでは、SiTE-STRUCTUREで作成した3Dモデルを現場に重ね合わせることができ、現場に関わるすべての方が工事の完成形をイメージしやすくなります。

※出力したファイルは.ksarの拡張子となります。

フィレット/面取り

ソリッドモデルのエッジに、フィレット/面取りをかけることができます。橋脚やブロック等、構造物の外形に丸めや面取りのあるモデルを作成できます。

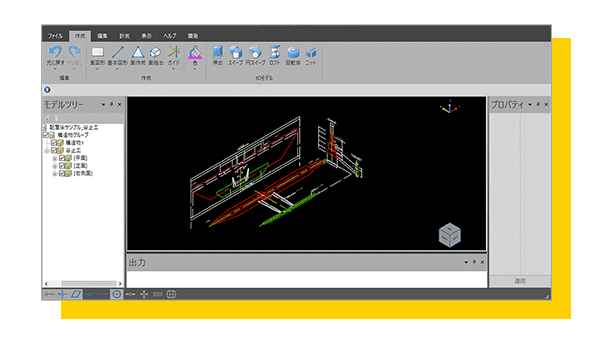

2D図面取込み

2Dの設計図面から平面図・正面図・側面図等の各断面図を抽出し、3Dビュー上に簡単に配置することができます。3Dの完成形状をイメージすることができ直感的なモデリングをサポートします。

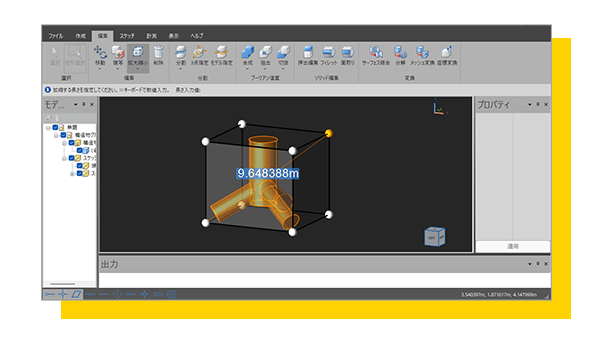

拡大縮小

倍率入力、またはマウス指示でモデルのサイズを変更することができます。既存のモデルから大きさの違うモデルを効率的に作成することができます。

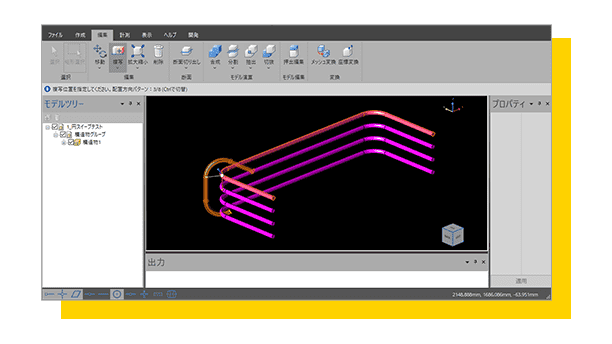

線上複写

モデルをパス（線）に正対する向きに配置することができます。配筋どうしを組み合わせた配置にする場合などに役立ちます。

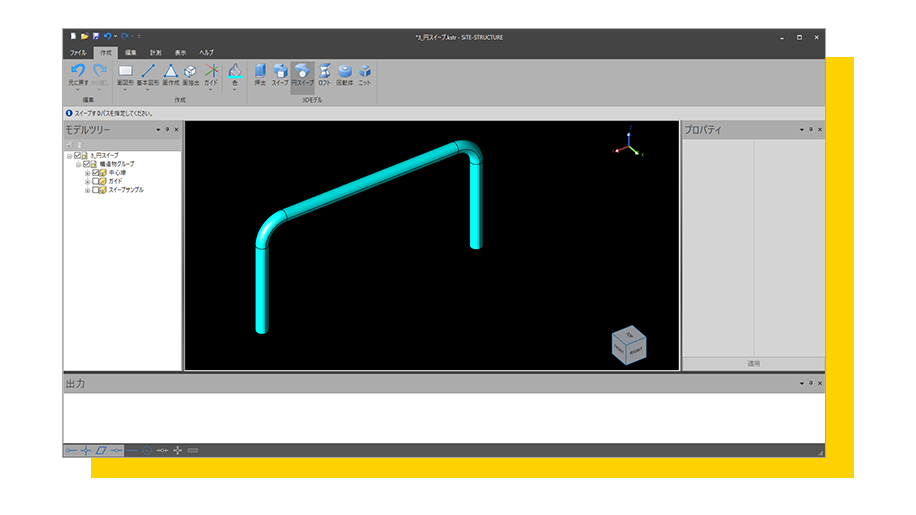

円スイープ

基準となる線や円弧をパスとして指定。パスに沿って任意の直径の円をスイープしてモデルを作成します。

面抽出

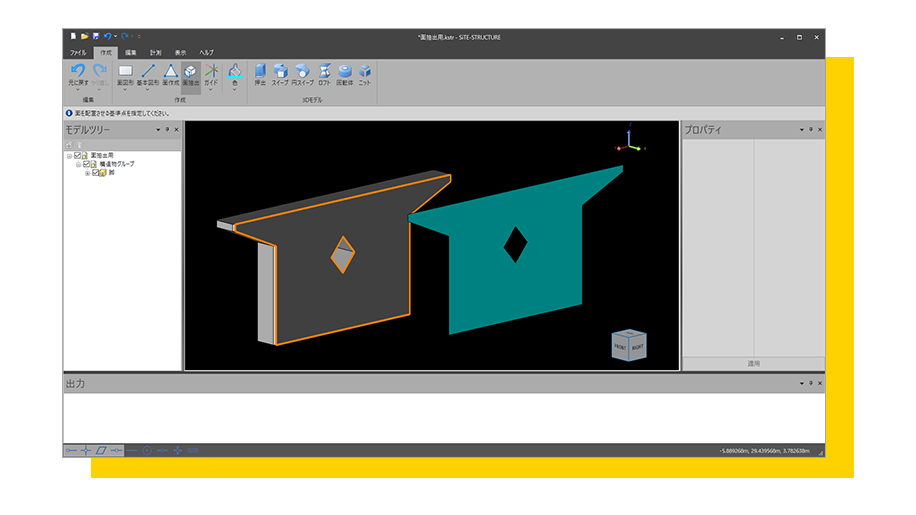

既存の3Dモデルから面を抽出し、新たな3Dモデルの作成に活用できます。

ガイド

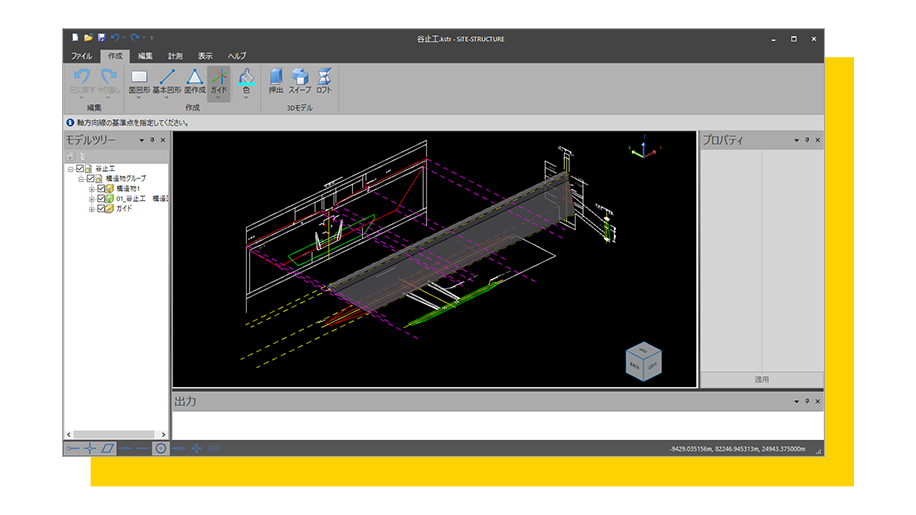

構造物モデル作成時に、ガイド線（補助線）を作図できます。描画したガイド線はモデルツリーに格納されるので、表示非表示も容易に切り替えできます。

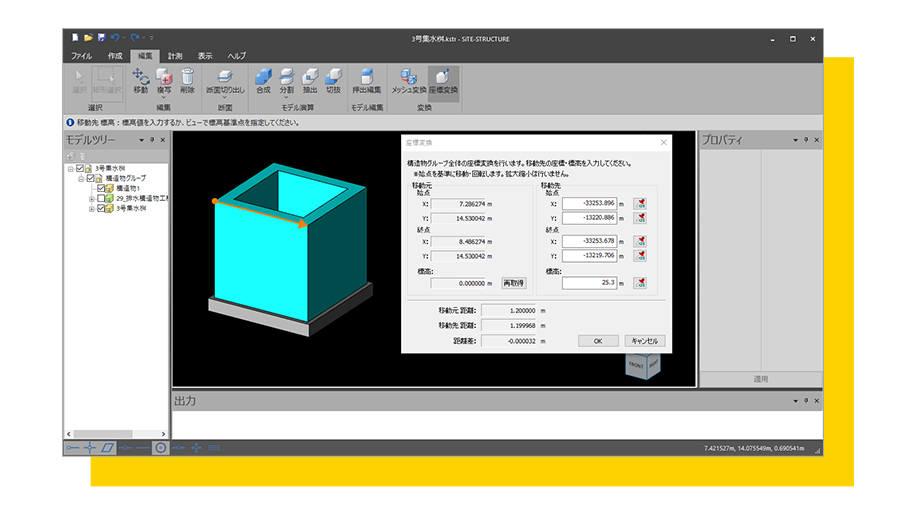

座標変換

作成した構造物モデルに現場の座標を与えて、快測ナビに出力することで、現場施工時に活用することができます。

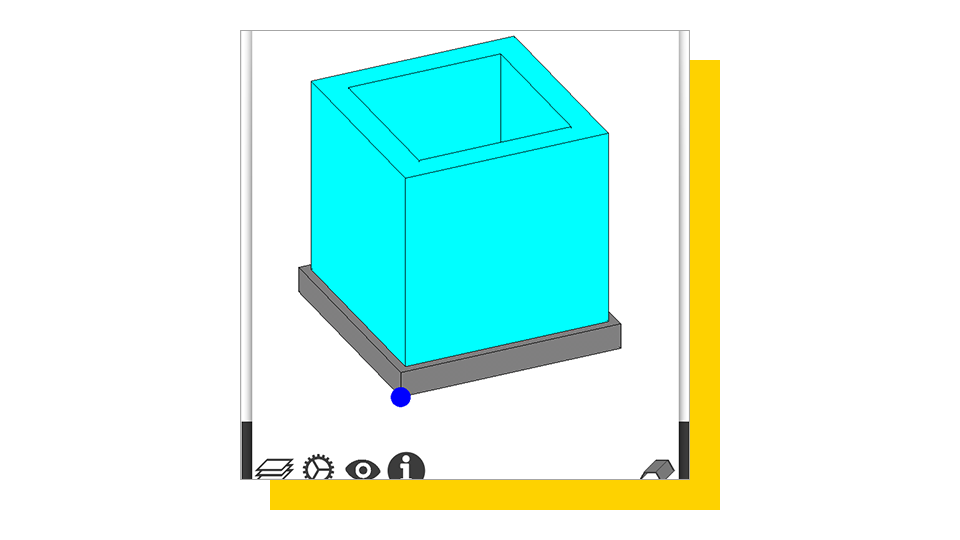

快測ナビ出力

表示中の構造物モデルを快測ナビ用データとして出力できます。
快測ナビに転送すれば、「3D構造物測設」「どこでもスライス」機能により、現場施工時に活用できます。

※出力したファイルは.kssxの拡張子となります。

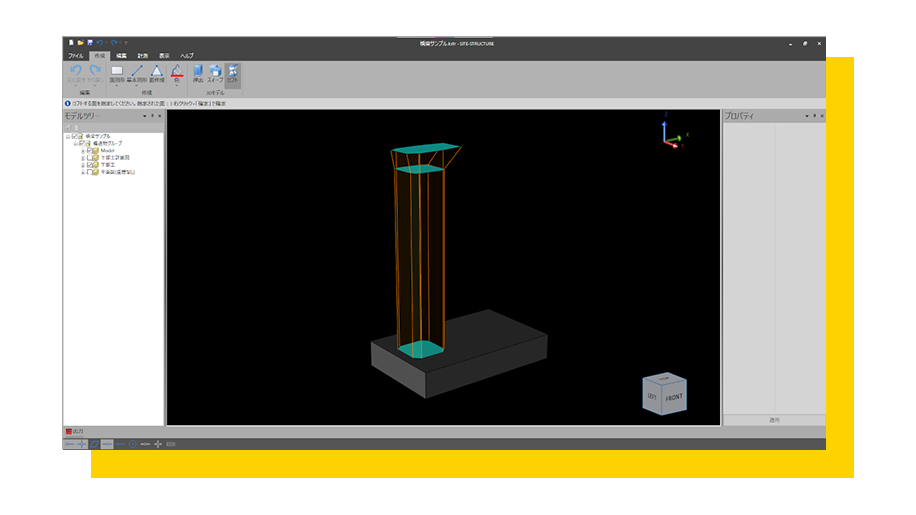

ロフト

複数の面図形を3D空間に配置しておき、面図形同士を接続してソリッドモデルを作成します。
面図形を選択してから接続するエッジを選択するというシンプルな操作で作成が可能です。橋脚など縦方向のロフトをはじめ、谷止工の側壁や水叩きなど横方向のロフトも対応しています。

モデル演算

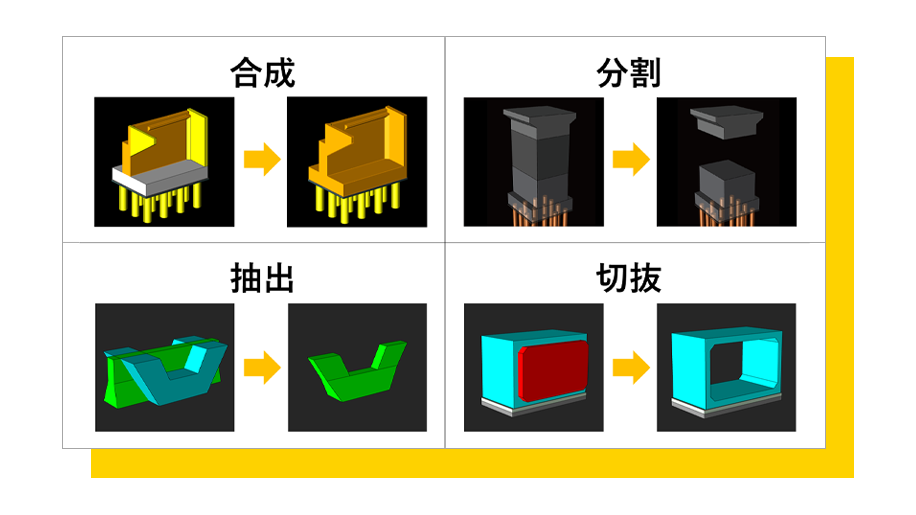

複数のソリッドモデルの「合成」「分割」「抽出」「切抜」を行うことができるモデル演算機能を搭載。モデル切抜で中抜きのモデルを作成したり、作成後に分割して打設リフト(ロット)ごとに分割するなど、モデル演算の組み合わせで構造物を組み立てることができます。

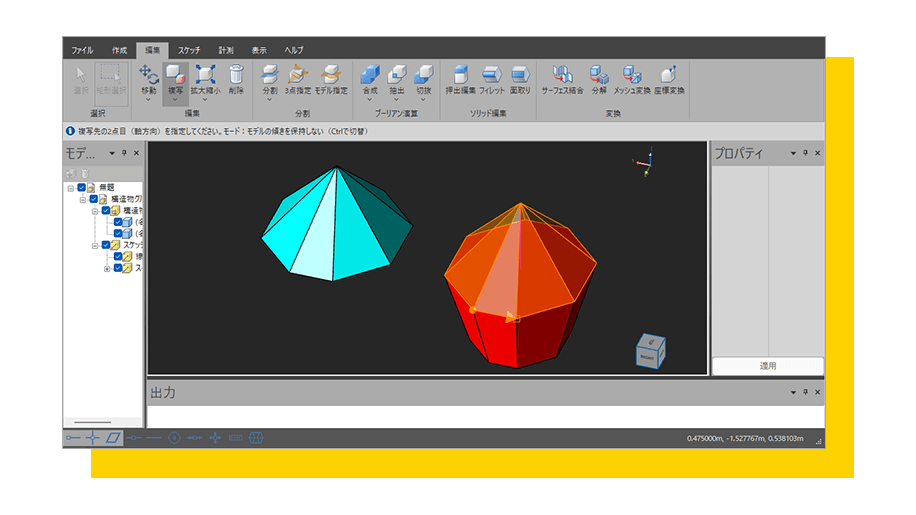

移動・複写

作成したモデルを移動や回転、複写をする際に効率の良い操作性はとても重要です。SiTE-STRUCTUREではハンドル操作のオペレーションを採用し、フリーでの移動・複写はもちろん、3軸や3面方向に固定した操作も可能です。回転もハンドル操作で可能となり、快適な作業を実現しています。

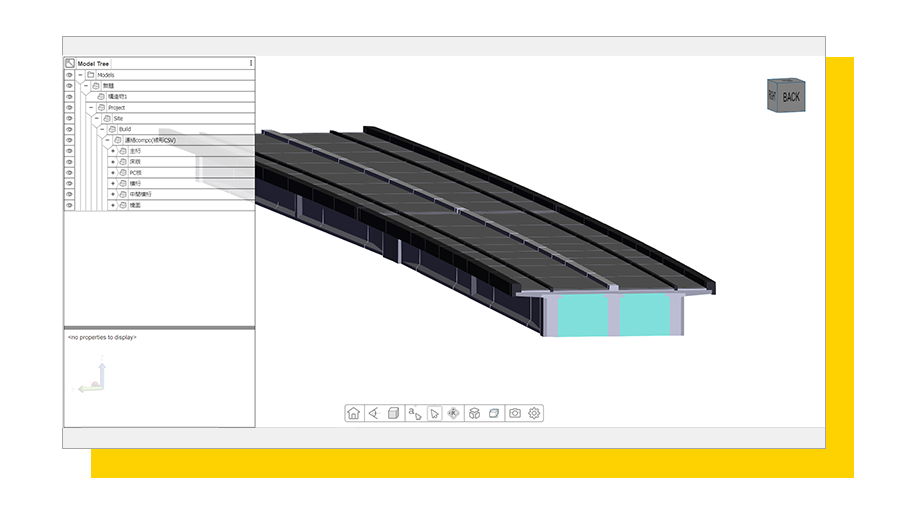

HTML出力

作成したモデルデータをHTML形式で出力が可能です。HTMLは一般的なブラウザで開くことが可能で、データとビューアを兼ね備えた形でデータの受け渡しや共有を行えます。自由にソフトウェアがインストールができないPC環境でもモデルが閲覧できます。

• HTML出力サンプルを見る

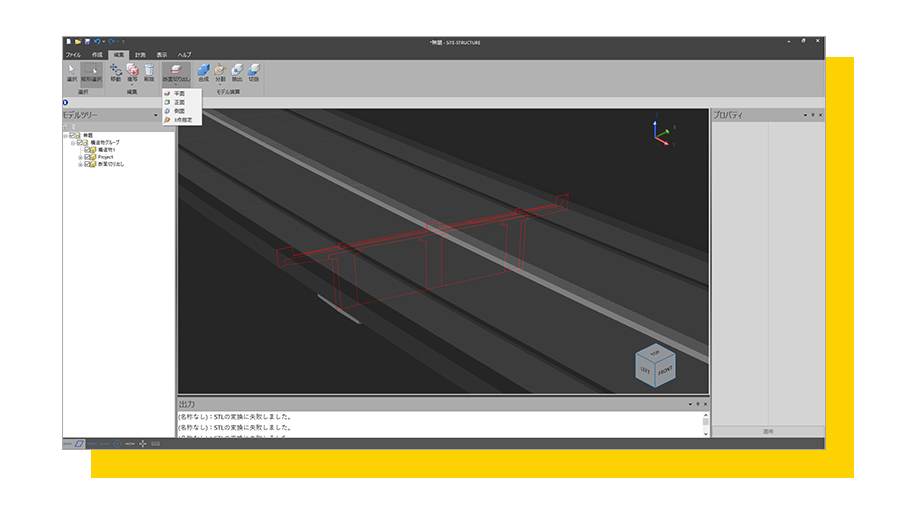

断面切り出し

モデルデータの断面を切り出し、線分データとして取り出すことが可能です。「平面」「正面」「側面」「3点指定」の方向で切り出しができます。任意箇所を切り出し、断面として距離などを計測することができます。

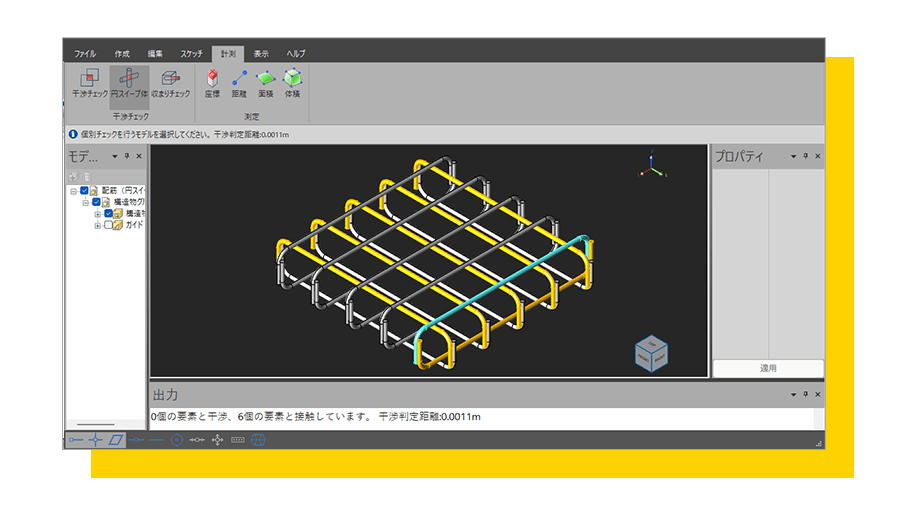

干渉チェック

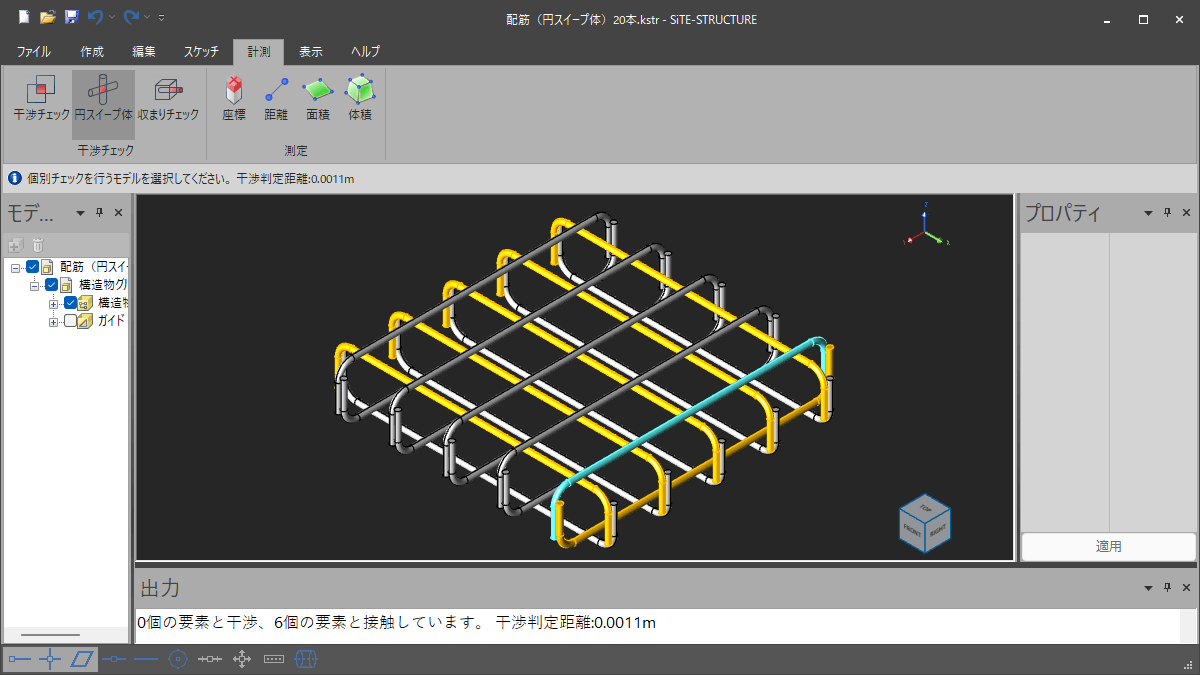

モデル同士の干渉チェックが可能です。作成したモデルや取り込んだモデルなど、部品同士の接触が無いかチェックすることができます。効率の良い照査作業を支援します。全体の干渉チェックを行い、さらに選択したモデルに対して干渉しているものを赤く表示し、一目で判断が可能です。

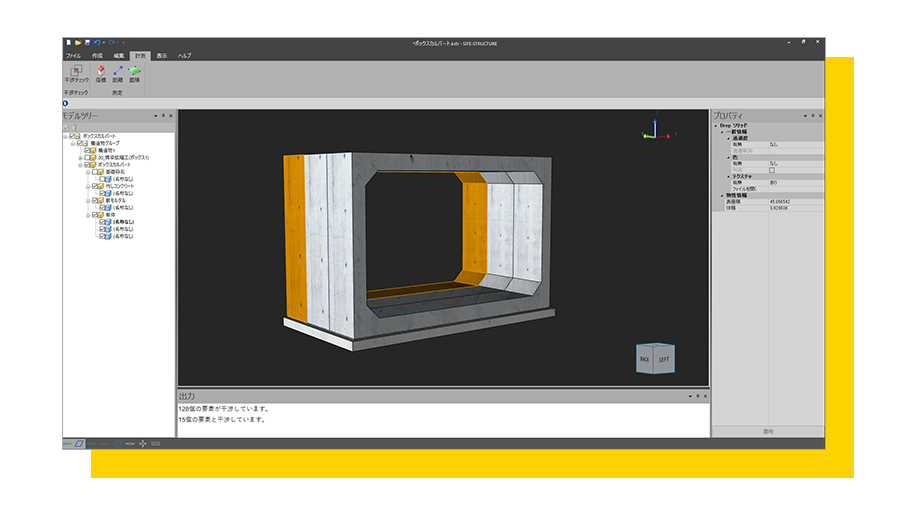

プロパティ機能

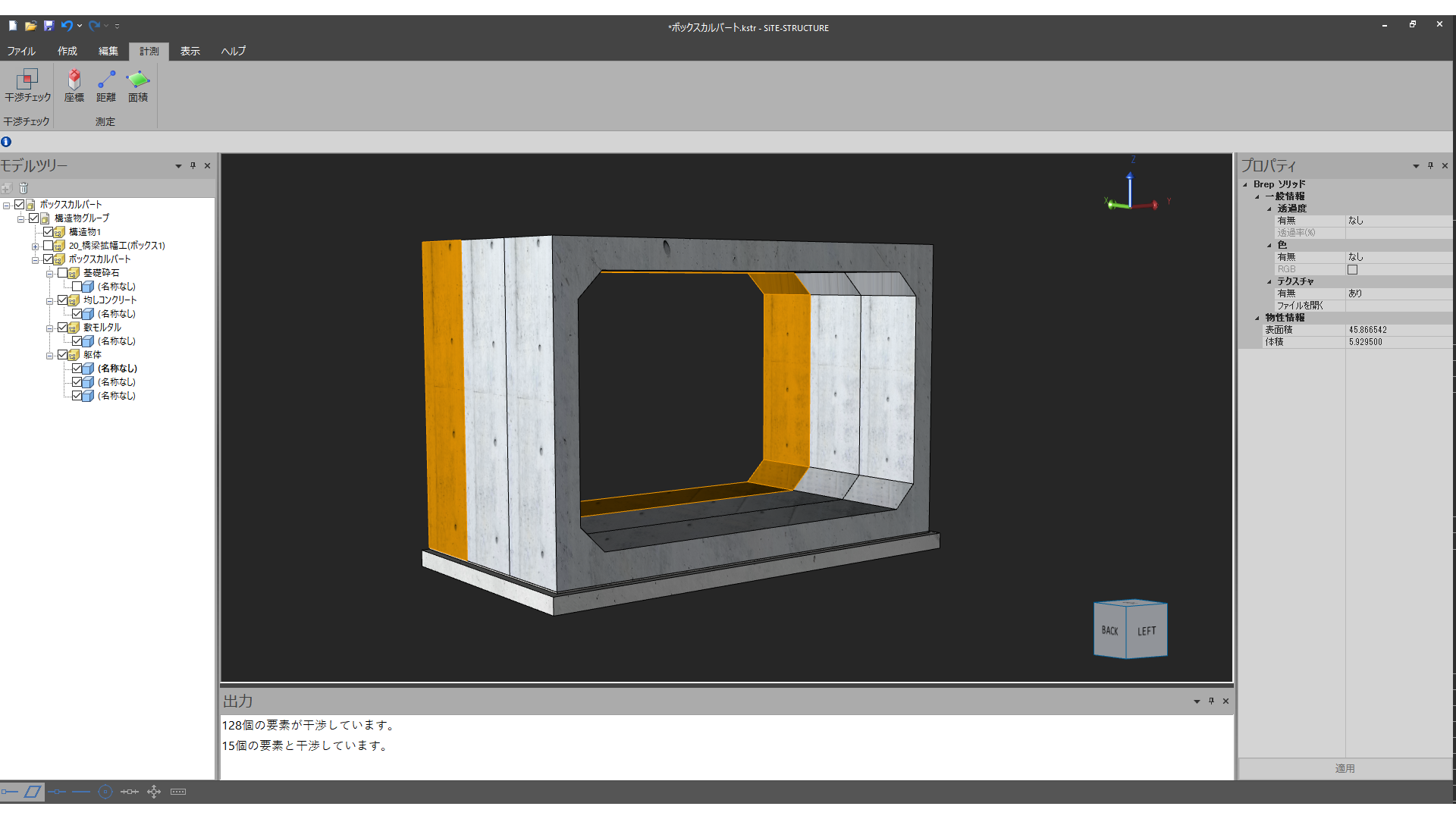

作成したモデルを選択し、プロパティで色や透過度の変更が可能です。またプロパティでテクスチャを貼ることができますので、素材を意識したよりリアルなビジュアルでの表現もできます。また選択したソリッドモデルの表面積や体積なども確認することが可能です。

様々なファイル形式に対応

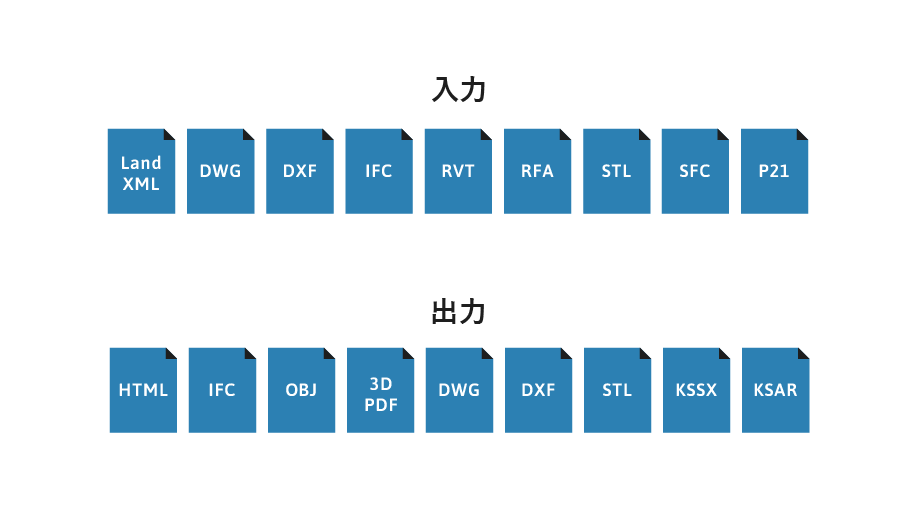

上記のファイルフォーマットの入出力に対応しています。INNOSiTE、快測シリーズをはじめ、他メーカー製品ともデータを交換することができます。
