ICT活用を支援する各種サービスプラン

ICT活用の各種シーンでデータ作成を代行するKENTEMオリジナルのサービスです。
経験豊富な専任オペレーターが丁寧かつ確実にデータ作成をいたします。

❶ 3次元設計データ

MC/MG用データ(LandXML)、出来形管理用データ(基本設計XML)、TOPCON TP3データなどの形式に対応します。
また、現場用端末「快測ナビ Adv」専用の形式「快測ナビデータパッケージ」は、3D施工用データとして活用いただけます。

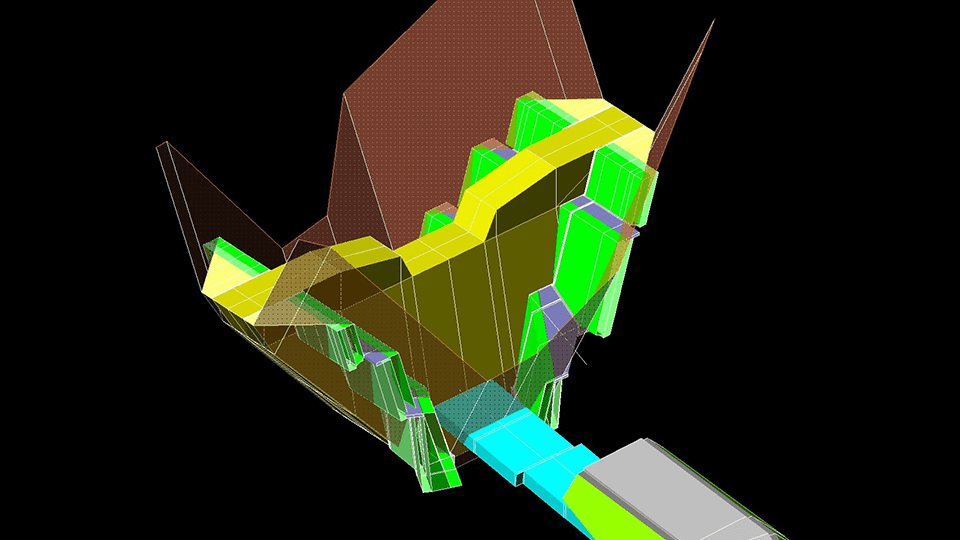

堰堤・ブロック積・ふとんかご・工事用道路 L=120m

「SiTECH 3D」で作成し、各種データで納品可能です。

  • 路線:XML(基本設計/道路中心線形)、LandXML、GTR
  • 面: LandXML、KSS(快測ナビサーフェス)
  • 座標:SIMA、CSV
  • 2D図面:DWG、DXF、SXF
  • 3D図面:DWG、DXF
  • TOPCON(杭ナビショベル用):TP3(TIN、座標)
  • TOPCON(GNSS用):TP3(TIN、座標)、TN3(TIN)、GC3(座標)
  • その他:KMZ(Google Earth)、SIMA(横断計画/現況)、JPG(画像)、3DPDF、NXPG(SiTE-NEXUSデータ)、ファイルビューア

❷ 3次元モデルデータ(BIM/CIM対応データ)

IFCデータ、SiTE-NEXUSデータ 快測ナビデータ各種構造物データ、配筋データなどCAD図面から3次元モデルデータを作成します。
快測ナビで「3D構造物測設」「どこでもスライス」機能を活用いただけます。

橋梁下部工 躯体・杭基礎

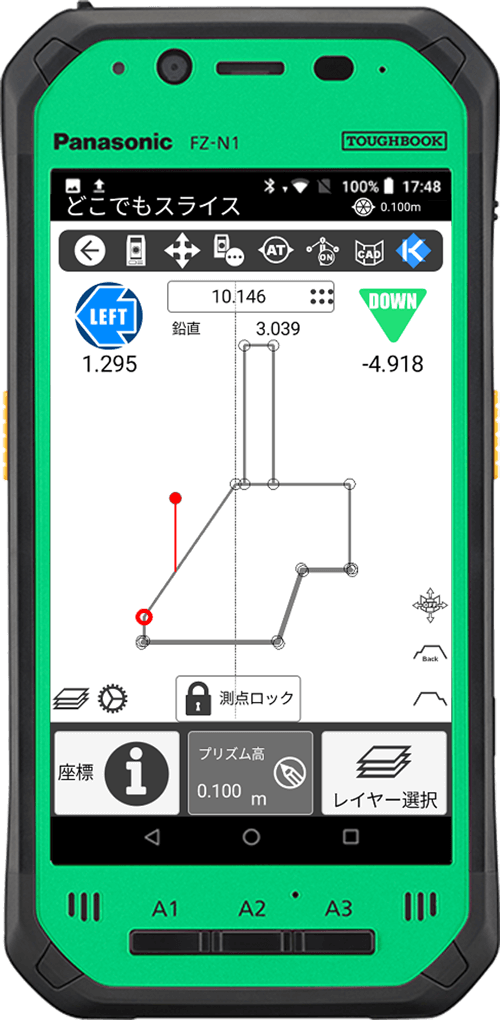

どこでもスライス機能(快測ナビ)

SiTE-STRUCTURE・SiTE-NEXUSにて現場座標で作成した構造物モデルをスライスし、スライスした断面との差をどこでもガイドします。
スライスは、路線・エッジ・標高を基準としてスライスすることが可能です。
構造物モデルを活用したどこでもナビとも言える画期的な機能です。

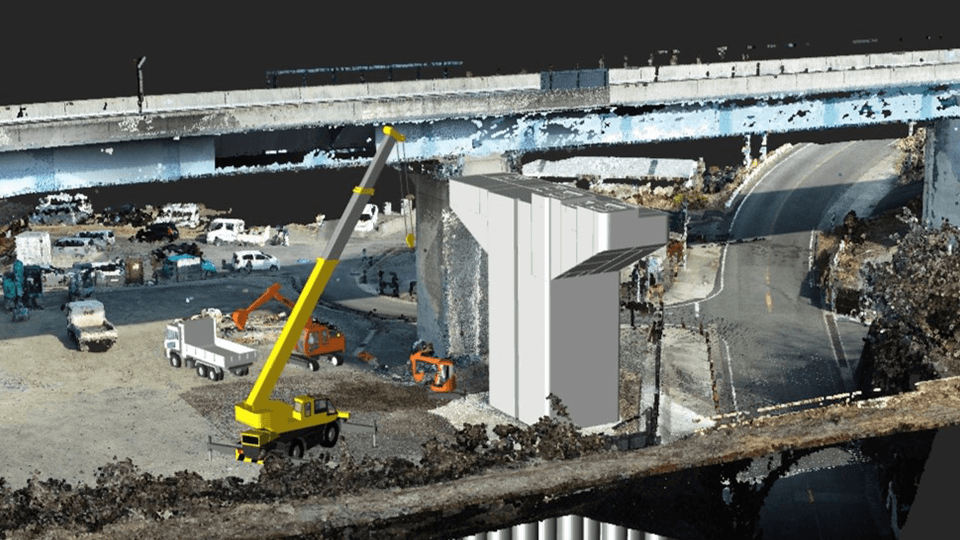

これから求められる、施工ステップに対応!

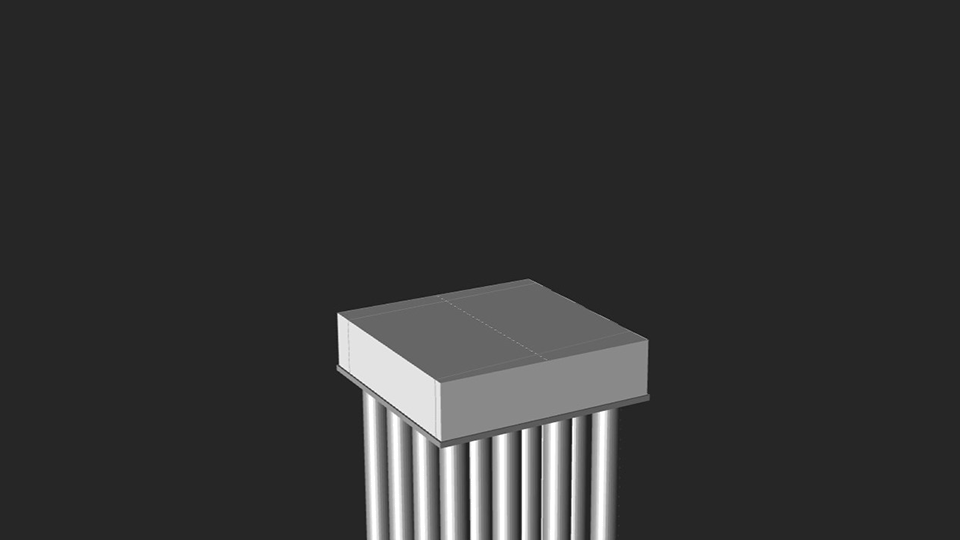

(4Dシミュレーション)

BIM/CIMモデルに作業⼯程を連携させることで、時間軸を設定できます。
発注者などへのプレゼン資料として、ご活用いただけます。お気軽にご相談ください。

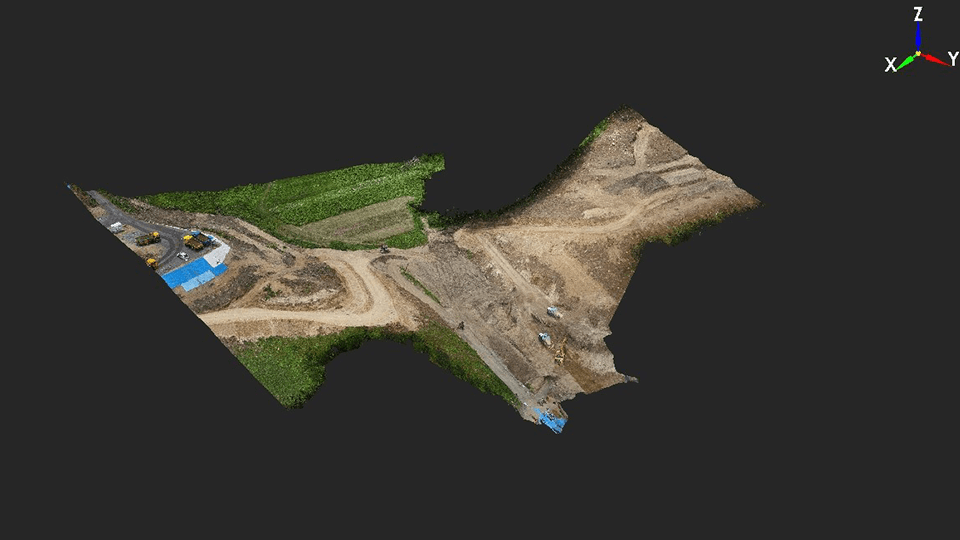

❸ 画像解析・3次元点群データ作成

空中写真データ(UAVなどで撮影)の画像解析、点群データ変換

納品データ:TXT/CSV/Las

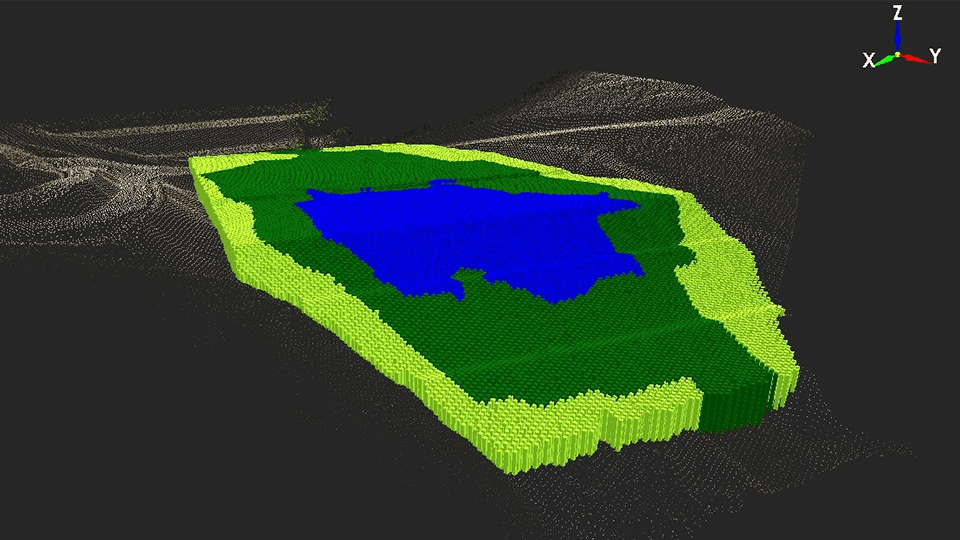

❹ 土量集計

点高法/プリズモイダル法/TIN分割法のいずれかで集計します。
平均断面法の場合、土量に加えて横断図も作成します。

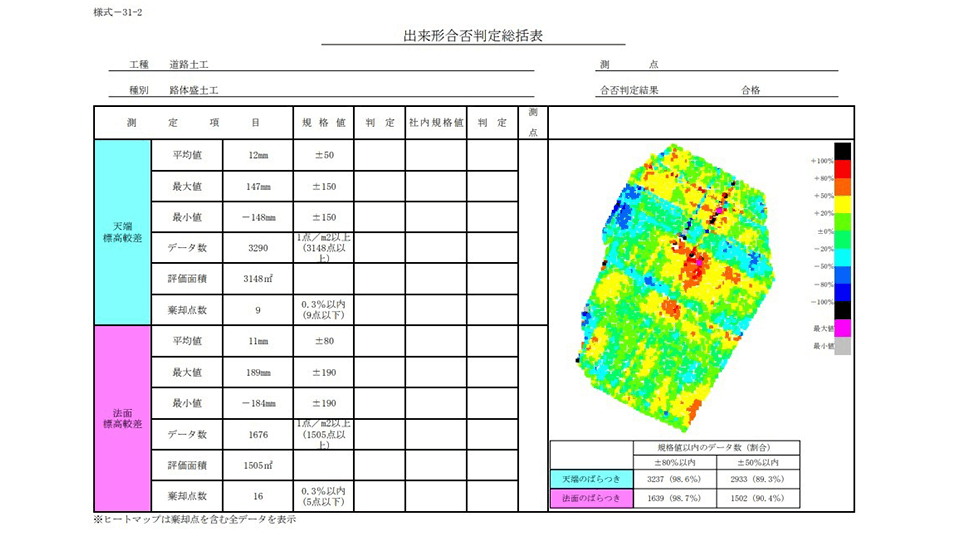

❺ 3次元出来形管理

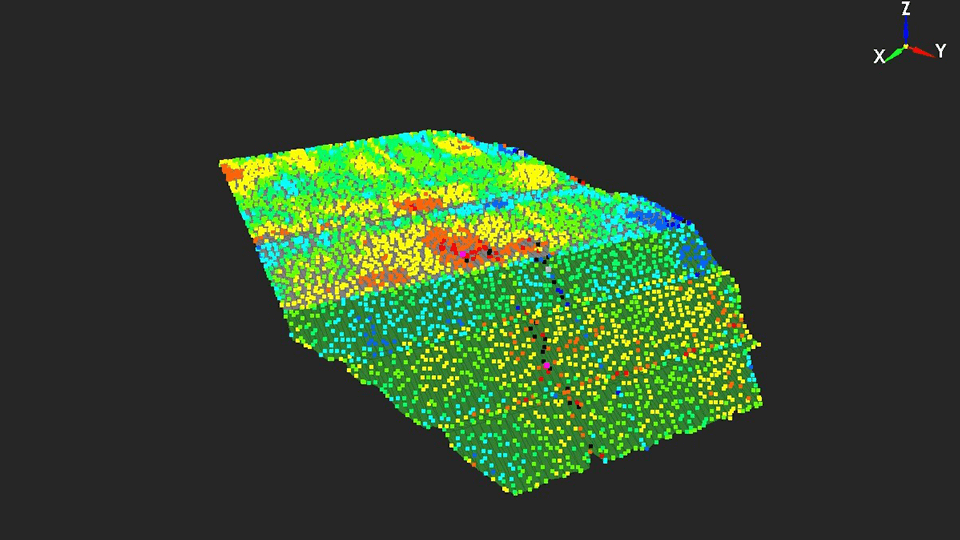

面的な出来形管理(出来形計測点群データのフィルタリング、点群密度変更、出来形集計、ヒートマップ作成)で行う一連の業務を代行します。

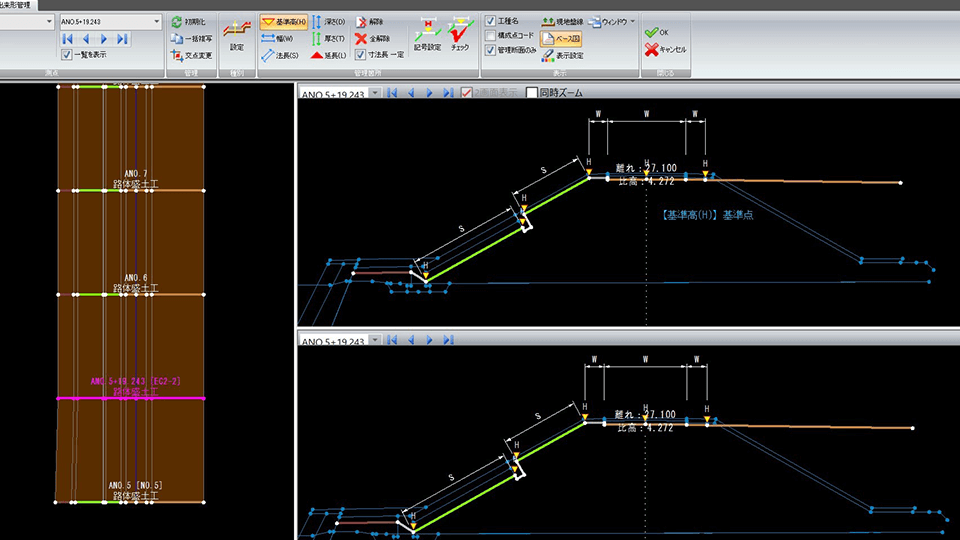

❻ TS出来形設計代行

「TS等光波方式を用いた出来形管理」に基づき、トータルステーションなどで出来形計測し、3次元座標値から出来形管理をするための基本設計データの作成を代行いたします。
線形の本数や断面数、また舗装工などでは、層の数などで料金が変わります。
